面倒な皮むきからの開放！ムキソケが実現
電気工事で頻繁に扱うCV、CVT、IV、DV等のケーブルですが、端子上げやジョイントのときに行うケーブル被覆を剥がす作業は、数が多くなれば煩わしい作業だと感じている方が多いと思います。
私もその一人で、数年前からタジマのムキソケを使うようになってから、煩わしかった皮むきから開放されて、今では遊び感覚で楽しんでる一面があるくらい楽に作業することができています。
充電ドライバーなどを使って簡単に皮むきができるので、電工ナイフを使うときのように指も痛くならないし、とっても快適です。
また、差し替え型のボールグリップなどを使えば、手でも簡単に皮むきができるので、高所のように極力手持ちの工具を減らしたいようなところでも使えて便利です。
タジマのムキソケには、アジャスト式と固定式がありますが、次のように選ぶと良いでしょう。
- 長さを細かく調整したいならアジャスト式。
- 同じ長さで素早く作業したいなら固定式。
ザックリ、こんな感じで選ぶと現場に応じたものを選ぶことができるんじゃないでしょうか。
また、多種類のケーブルに対応できるようにいくつか種類があるので、作業に適したものを使えるのも良いところで、内線工事から外線用工事まで対応できる用途の広さも現場の人間としたらうれしいラインナップです。
タジマのムキソケの中で、CV・CVTに対応したものとIV・DVに対応したものを紹介しますので、
作業に必要なものをお選びいただいて、日々の作業を楽にしてください。
CV・CVT用ムキソケのラインナップ
タジマ(tajima)のCVTケーブルストリッパー「ムキソケ」シリーズですが、
基本的にはCV・CVTケーブル用がメインになります。
その中でも9種類がフルセットになったもののほかに、サイズ別に3種類セットになったものなどがあります。
また必要なものだけ購入できるように、サイズ別単品でもお買い求めいただけるようになっています。
タジマ(tajima)ムキソケ 9本フルセット
 | ◆タジマ(tajima) DK-MS9AJSET 14sq~325sqまでの9種類フルセットです。 専用ケースにスッキリ収められているので、 移動中に互いにぶつかって、破損する心配もありません。 |
  |
私が使っている9種類のフルセットです。
このセットがあれば、どんな現場でも対応できるのでお薦めです。
ムキソケ アジャスト・固定式 3本セット
| ◆アジャスト式 ムキソケ | |
|---|---|
 | ◆タジマ(tajima)DK-MS3SAJSET 600V CV線(CV単芯、CVT用) 【セット内容】 ・アジャスター式 14・22・38sqセット |
| |
 | ◆タジマ(tajima)DK-MS3MAJSET 600V CV線(CV単芯、CVT用) 【セット内容】 ・アジャスター式 60・100・150sqセット |
|
 | ◆タジマ(tajima)DK-MS3LAJSET 600V CV線(CV単芯、CVT用) 【セット内容】 ・アジャスター式 200・250・325sqセット |
|
タジマ(tajima)ムキソケのアジャスター式と固定式の三本セットですが、
どうしてもこれじゃ足りないような気がするので、足りない分は必要なサイズを買い足せばいいのですが、
単品購入だと割高になるので、初期投資としてフルセットを買っておいて、悪くなったものだけ買い替えるようにする方が現実的だと思います。
ムキソケ アジャスター式 サイズ別
| ◆アジャスター式仕様 | ||
|---|---|---|
| 型番 | 適応サイズ | 剥き幅 |
| DK-MS14AJCL | 14sq | 10~33mm |
| DK-MS22AJCL | 22sq | 12~35mm |
| DK-MS38AJCL | 38sq | 13~36mm |
| ※14sq~38sq：充電ドリルドライバー3.6V以上推奨 | ||
| DK-MS60AJCL | 60sq | 18~33mm |
| DK-MS100AJCL | 100sq | 19~34mm |
| DK-MS150AJCL | 150sq | 27~42mm |
| DK-MS200AJCL | 200sq | 33~48mm |
| DK-MS250AJCL | 250sq | 36~51mm |
| DK-MS325AJCL | 325sq | 36~51mm |
| ※60sq~325sq：インパクトドライバー14.4V以上推奨 | ||
＜注意！＞
14~38sqでも14.4V以上のインパクトドライバーも使用できますが、低速で使用してください。

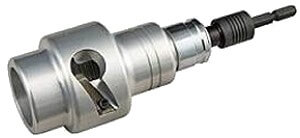

アジャスター式 サイズ別
タジマ(tajima)のムキソケ アジャスター式は、被覆剥がしの長さを細かく調整することができるので、現場に応じて必要な長さに調整して思い通りの仕上がりにすることができます。
ムキソケ 固定式 サイズ別
| ◆固定式 仕様 | ||
|---|---|---|
| 型番 | 適応サイズ | 剥き幅 |
| DK-MS14CL | 14sq | 15mm |
| DK-MS22CL | 22sq | 17mm |
| DK-MS38CL | 38sq | 18mm |
| ※14sq~38sq：充電ドリルドライバー3.6V以上推奨 | ||
| DK-MS60CL | 60sq | 25mm |
| DK-MS100CL | 100sq | 26mm |
| DK-MS150CL | 150sq | 34mm |
| DK-MS200CL | 200sq | 40mm |
| DK-MS250CL | 250sq | 43mm |
| DK-MS325CL | 325sq | 43mm |
| ※60sq~325sq：インパクトドライバー14.4V以上推奨 | ||
＜注意！＞
14~38sqでも14.4V以上のインパクトドライバーも使用できますが、低速で使用してください。
ムキソケ 固定式 サイズ別
 | |
 | |
| DK-MS14CL DK-MS22CL DK-MS38CL DK-MS60CL DK-MS100CL DK-MS150CL DK-MS200CL DK-MS250CL DK-MS325CL | DK-MS14CL DK-MS22CL DK-MS38CL DK-MS60CL DK-MS100CL DK-MS150CL DK-MS200CL DK-MS250CL DK-MS325CL |
|---|---|
タジマのムキソケのアジャスト式と固定式の単品ですが、どちらを使うにしても必要なサイズを選んで仕事に合わせて揃えることでオリジナルセットを作ることができます。
但し単品購入の場合収納ケースがないので、市販の工具箱やクリヤケースなどに収めることになると思うので、車での移動中の振動で互いが当たって破損することも考えられるので、収納には注意が必要です。
できれば、緩衝材を使うことをお薦めいたします。
【ムキソケ使用時の注意点】
ムキソケ使用時にはケーブルの切断面が整った状態で使ってください。
切断面が整っていないとムキソケに差込むことができませんし、仮に差込めたとしても芯線を傷付けるおそれがあるので、ご注意ください。
またケーブルも曲がりなどを極力戻して直線に近い状態でご使用ください。
これも芯線に傷を付けずに仕上げるのに大切です。
ムキソケ 替刃セット
 | ◆タジマ(tajima)DK-MSBS3 14, 22, 38sq用 替刃S 3枚入 |
|
 | ◆タジマ(tajima)DK-MSBM3 60,100, 150sq用 替刃S 3枚入 |
|
 | ◆タジマ(tajima)DK-MSBL3 (☆s) 200, 250, 325sq用 替刃S 3枚入 |
|
替刃もＳ・Ｍ・Ｌの3種類あるので、お使いの本体に適応したものをお選びください。
CVTやCVケーブルの被覆剥きに苦労していたのは、もはや過去のことです。
『CVTケーブルストリッパー』さえあれば、無駄な時間を使わず素早く作業できるので効率的です。
ムキソケIV・HIV用ラインナップ
ムキソケのIV、HIV用のラインナップ紹介ですが、適応ケーブルの違いはありますが、充電ドライバーやインパクトドライバーに取付けて素早く皮むきをすることに変わりはありません。

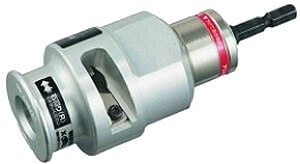

ムキソケ IV サイズ別
 | |
| |
| DK-MSDIV14 DK-MSDIV22 DK-MSDIV38 DK-MSDIV60 DK-MSDIV100 DK-MSDIV150 DK-MSDIV200 DK-MSDIV250 DK-MSDIV325 | DK-MSDIV14 DK-MSDIV22 DK-MSDIV38 DK-MSDIV60 DK-MSDIV100 DK-MSDIV150 DK-MSDIV200 DK-MSDIV250 DK-MSDIV325 |
|---|---|
IV用のムキソケは、サイズや附属品が違うので間違わないでください。
IV・HIV用アダプタ
KIV用アダプタ
EM IE・F 線用アダプタ
各種アダプタもご紹介いたしましたので、対応ケーブルでの作業の時にご活用いただければと思いますが、
使用ケーブルが限られるので、行う作業の中で使用する割合が少ないのなら、電工ナイフでも良いと思いますので、仕事内容と使用頻度を考えてご判断ください。
ムキソケ導入メリットのまとめ
本体ひとつでアダプタを変えるだけでいろんなケーブルに対応でき、現場作業を楽にしてくれて仕上がりも均一になるので、作業の完成度も格段に上がります。
そして最大のメリットは作業効率が爆上がりすることです。
簡単にムキソケのメリットを紹介いたします。
- 作業効率の良さ：僅か3秒で皮むきが終わる。
- 均一な仕上がり：誰がやっても同じ仕上がりになる。
- 用途の広さ：アダプタを交換することで幅広いケーブルに対応できる。
これらが主なメリットで、この中にDVケーブルは含まれていませんが、使えることは実証済みです。
但し、適応サイズであっても、被覆厚の違いで、若干ぐらついたりするので、できればボールグリップなどを使って手作業で行うことをお薦めいたします。
なお、ムキソケに関してのご確認はタジマのWebカタログでご確認ください。
CV、CVTケーブルの皮むきをもっと手軽に行うなら、手回し型のこちらをご覧ください。
そのほか、高圧ケーブルの絶縁被覆剥がしにはこちらが便利です。
電気工事の内容に応じて使い分けると各作業を効率よくこなすことができますので、併せてご検討されてはいかがでしょうか。
